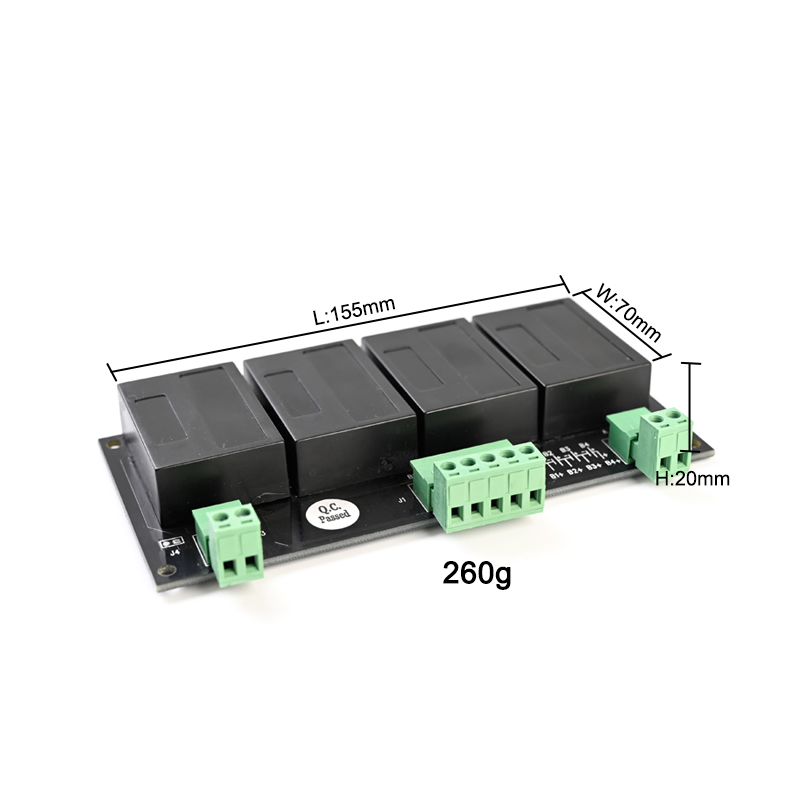

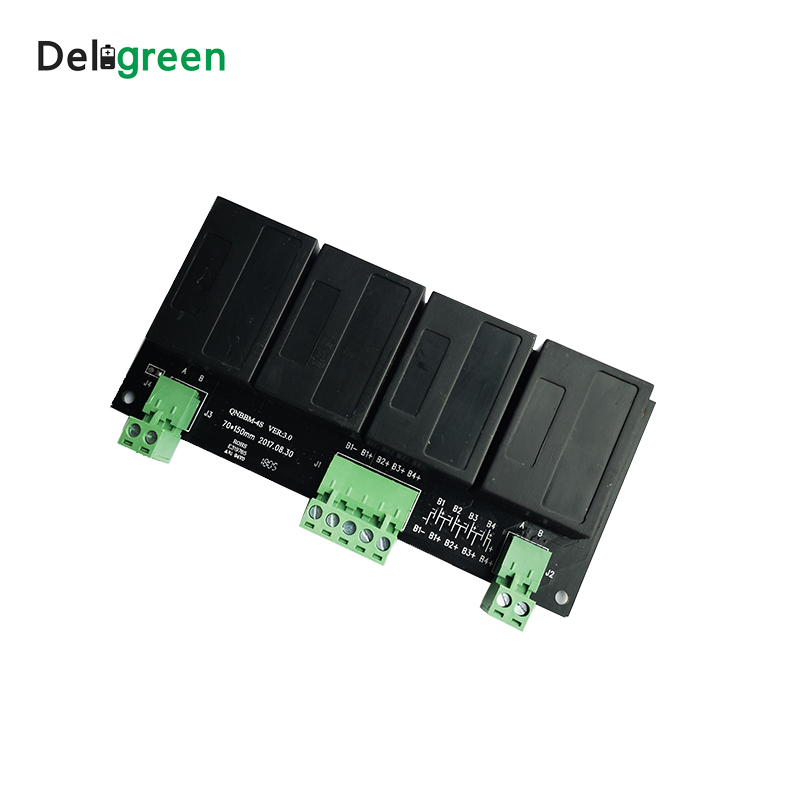

مواصفات المنتج
نظام إدارة بطارية BMS الخاص ببطاريات الليثيوم LiFePO4 وحمض الرصاص للسيارات الكهربائية
| أجهزة موازنة جهد البطارية |
| سعة البطارية محدودة |
غير محدود |
| عدد البطاريات محدود |
2s~غير محدود (توازن خليتين على الأقل) |
| نوع البطارية محدود |
البطارية: Lifepo4، LiMnO4، إلخ (AGM وGel والبطارية المغمورة بالمياه وغير ذلك) |
| جهد التشغيل |
1.8 فولت~5 فولت (بطارية حامضية ذات رصاص ثنائي فولت وبطارية ليثيوميتان)
4 فولت~9 فولت (بطارية حمض الرصاص 6 فولت)
9 فولت~15 فولت (12 فولت من حمض الرصاص/بطارية ليثيوم) |
| استهلاك الطاقة |
<50 مللي واط لكل 1 |
| طريقة التوازن |
نقل الطاقة & ديناميكي |
| فرق الجهد مقابل تيار التوازن |
300 مللي فولت-1A؛ 1 فولت-3 أمبير |
| فرق الجهد بعد استخدام المعادل |
<10 ميجابايت
<30 مللي فولت (12 فولت من حمض الرصاص) |
| كفاءة العمل عندما يكون تيار التوازن 1A |
>94% |
| درجة حرارة التشغيل |
-40 ~ +80 درجة مئوية |
| درجة حرارة التخزين |
-40 ~ +100 درجة مئوية |
| BMS محدود |
يمكن العمل مع BMS أو يمكن أن يعمل بشكل مستقل |

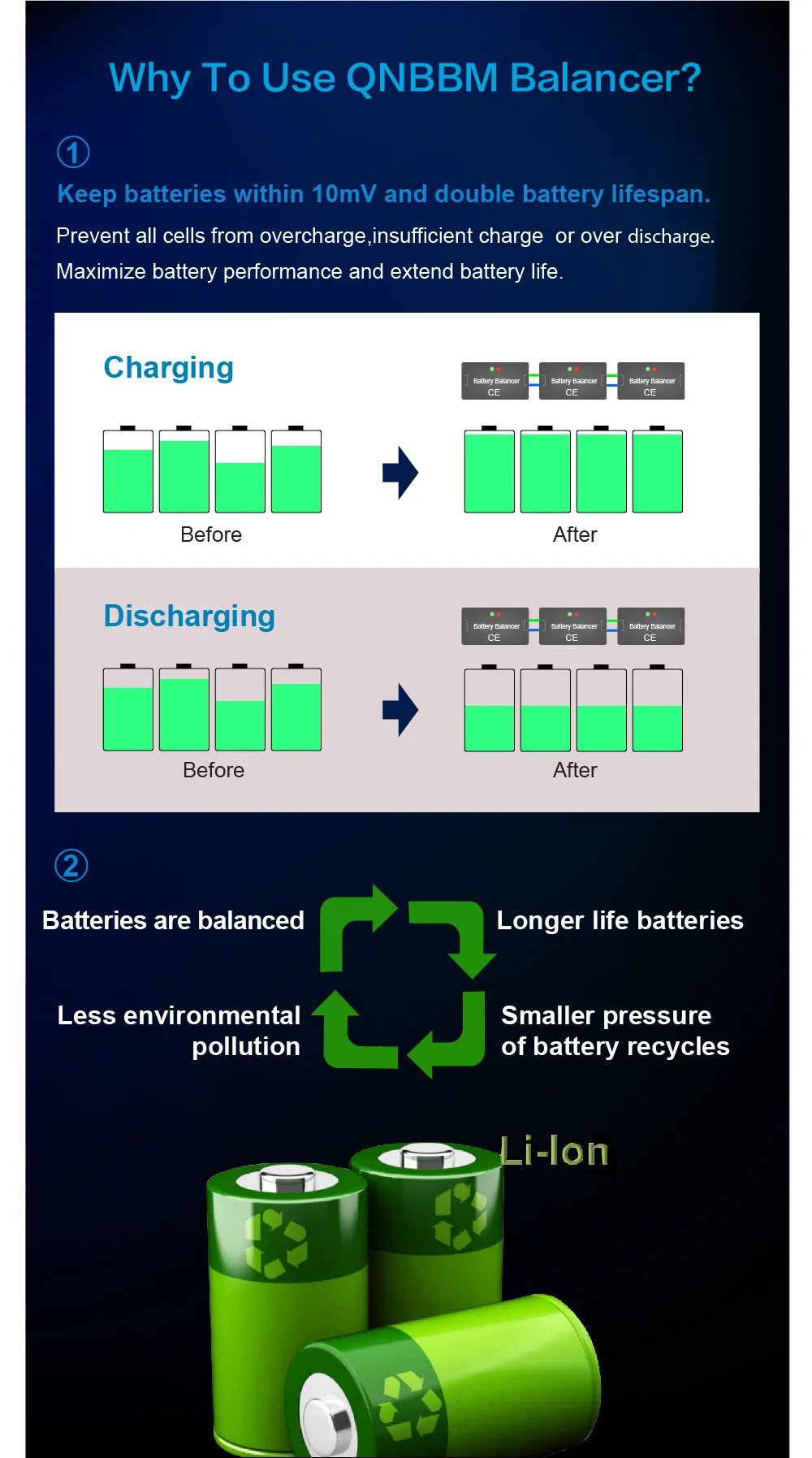

لماذا تحتاج إلى نظام موازنة البطارية؟
نادراً ما تكون الخلايا الفردية في حزمة البطارية تكرار دقيق لكافة الخلايا الموجودة في حزمة البطارية.
في الممارسة الفعلية، عندما تصل حزمة من البطاريات إلى فولتية فصل شحن محددة، سيتم إيقاف تشغيل الشاحن. إذا وصلت خلية واحدة في عبوة إلى تلك الفولطية قبل أن تصل الخلايا الأخرى إلى شحنة كاملة، فسوف تتسبب في إيقاف تشغيل الشاحن - مما يؤدي إلى منع توازن العبوة من الشحن الكامل قبل الأوان.
وعلى العكس من ذلك، عندما تصل الخلية الأضعف في العبوة إلى فولطية قطع التصريف، ستظهر كنقطة تفريغ، ثم توقف عن تشغيل العبوة قبل الأوان، مما يمنع المستخدم من توازن الطاقة التي خزنتها الخلايا الأخرى.
تمنع هذه المساوي للبطارية حدوث ذلك. وهذا يؤدي إلى زيادة الطاقة بنسبة تصل إلى 30%، كما أنه سيؤدي إلى إطالة عمر حزمة البطارية.
الفوائد:
- تثبيت سريع وسهل.
- يحافظ على فرق جهد البطاريات بين 10 مللي فولت!
- قد يزيد عمر حزمة البطارية بمقدار 2-3 من خلال منع شحن البطاريات بشكل زائد أو أكثر فارغة.
الميزات:
- ذبذبة ذات تردد عال، موازن قدرة أمبير لجهد البطارية الديناميكي.
- توصيل بسيط للأسلاك وتحقيق كفاءة عالية.
- تعمل مع كافة مدخلات شدة التيار والشاحن.
- تأتي كافة أجهزة موازنة أحادية 1S مع توصيل و أسلاك البطارية.
- 0.5 م/1.5 قدم. أقصى طول مقترح للأسلاك لكل أجهزة موازنة السلسلة المتعددة (35M 4S، 5S، 6S، 8S).
- السحب الحالي الخامل هو <50 مللي واط.

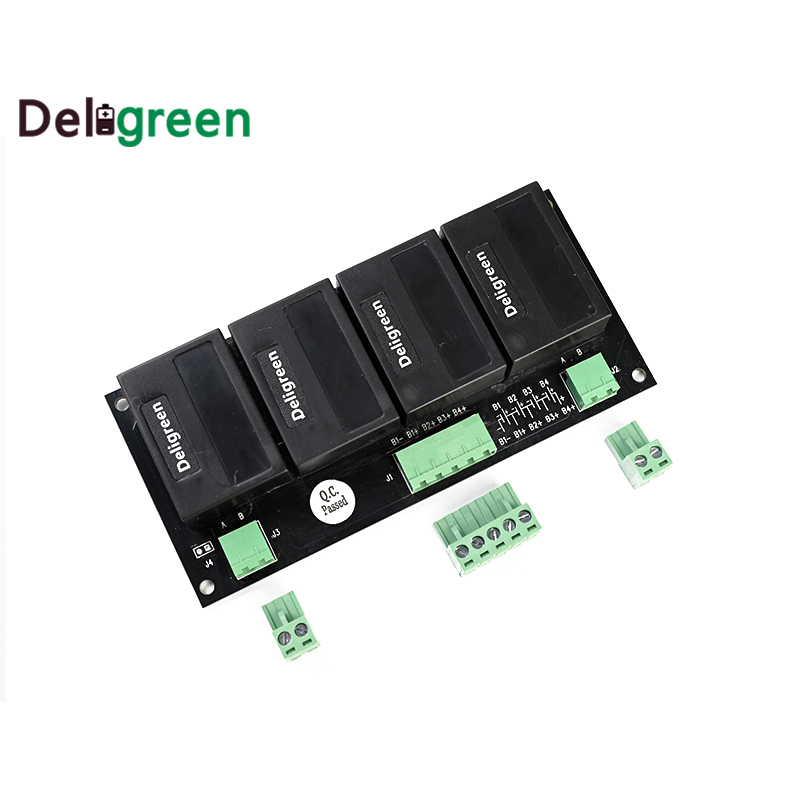

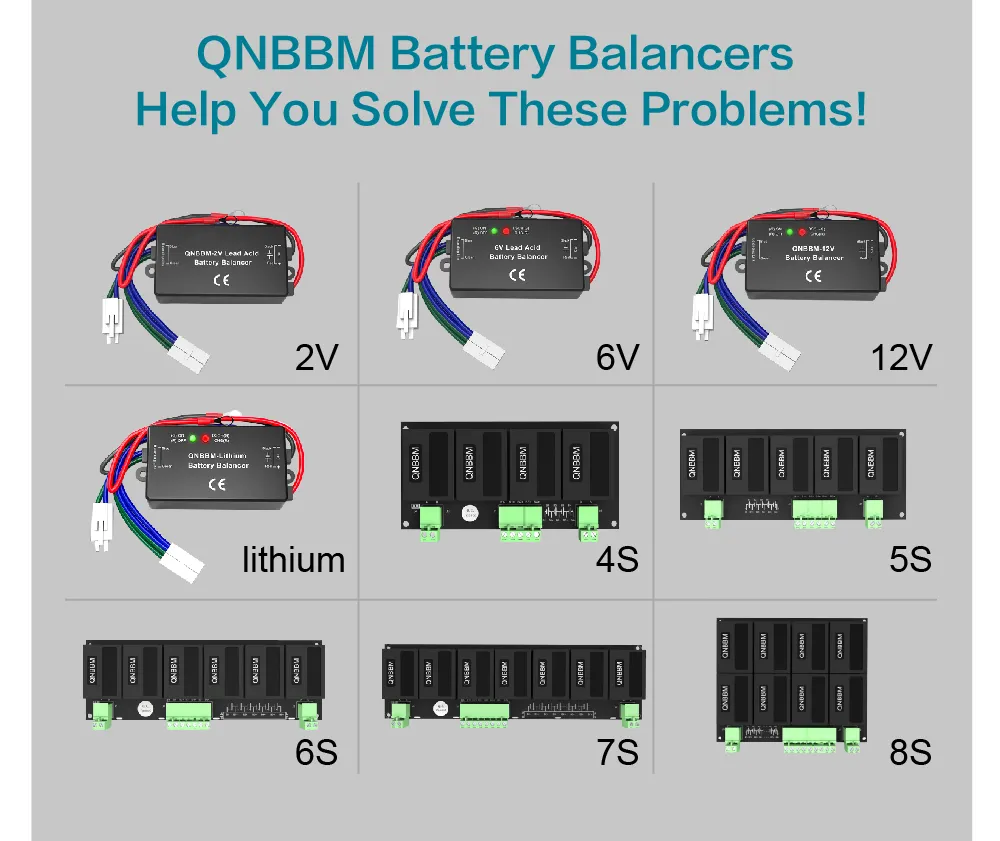

وحدات السلسلة:
- قد تعمل الوحدات مع 3 أو 4 أو 5 أو 6 أو 8 بطاريات على التوالي (3S أو 4S أو 5S أو 6S أو 8S).
- لا يأتي مع الأسلاك للتوصيل بجهاز البطاريات.
مثال توضيحي:
حزمة 144v من 48 خلية، 20 في المقدمة و28 في الظهر.
يمكن استخدام 8S+8S+4S في الأمام و 8S+8S+8S+4S في الجهة الخلفية.

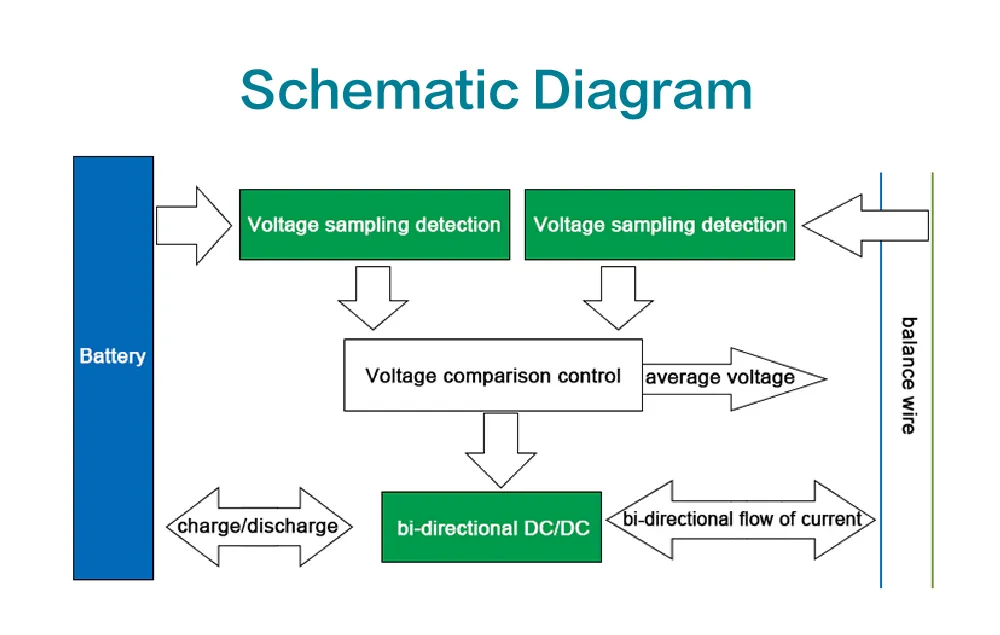

كيف يعمل جهاز الموازنة؟

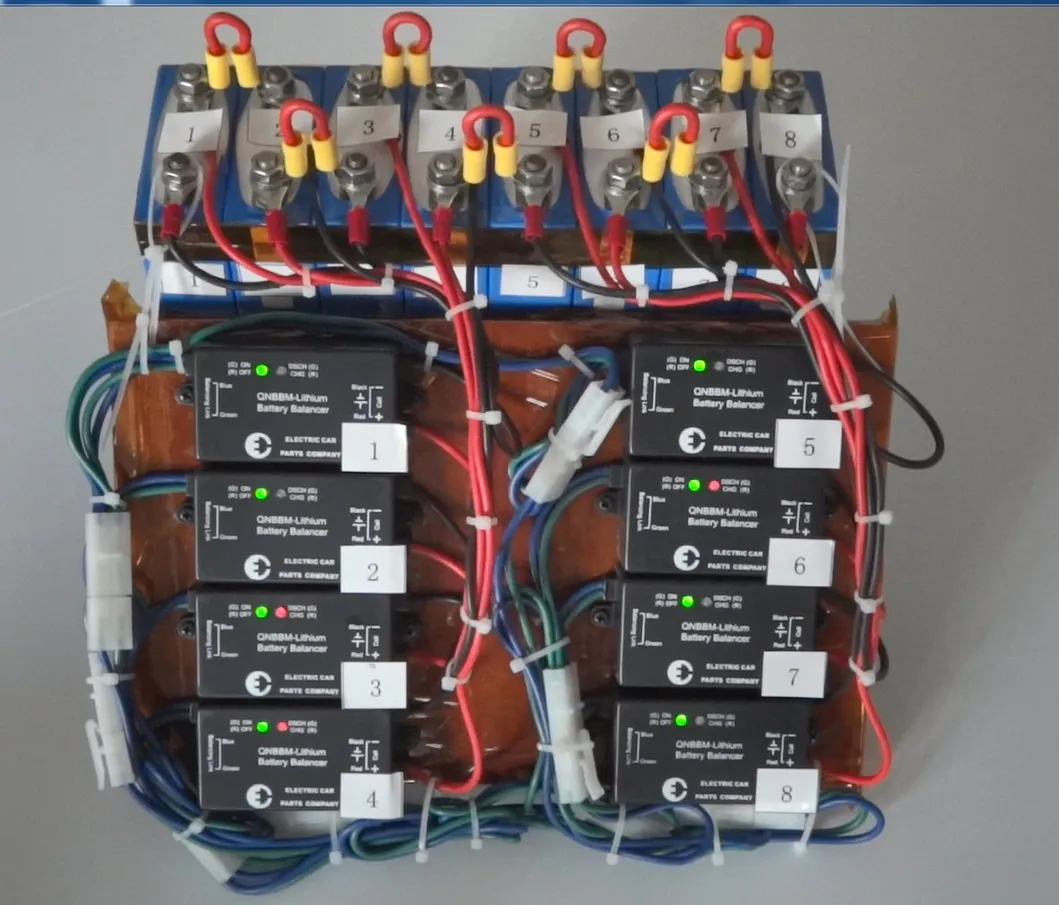

عرض تفاصيل المنتج
الدعم الفني المحترف

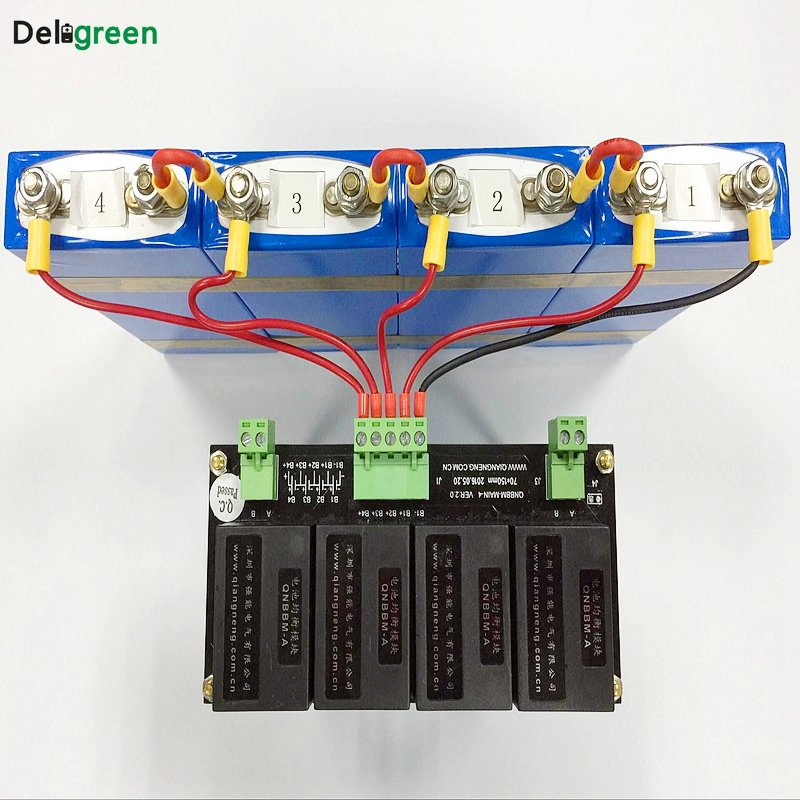

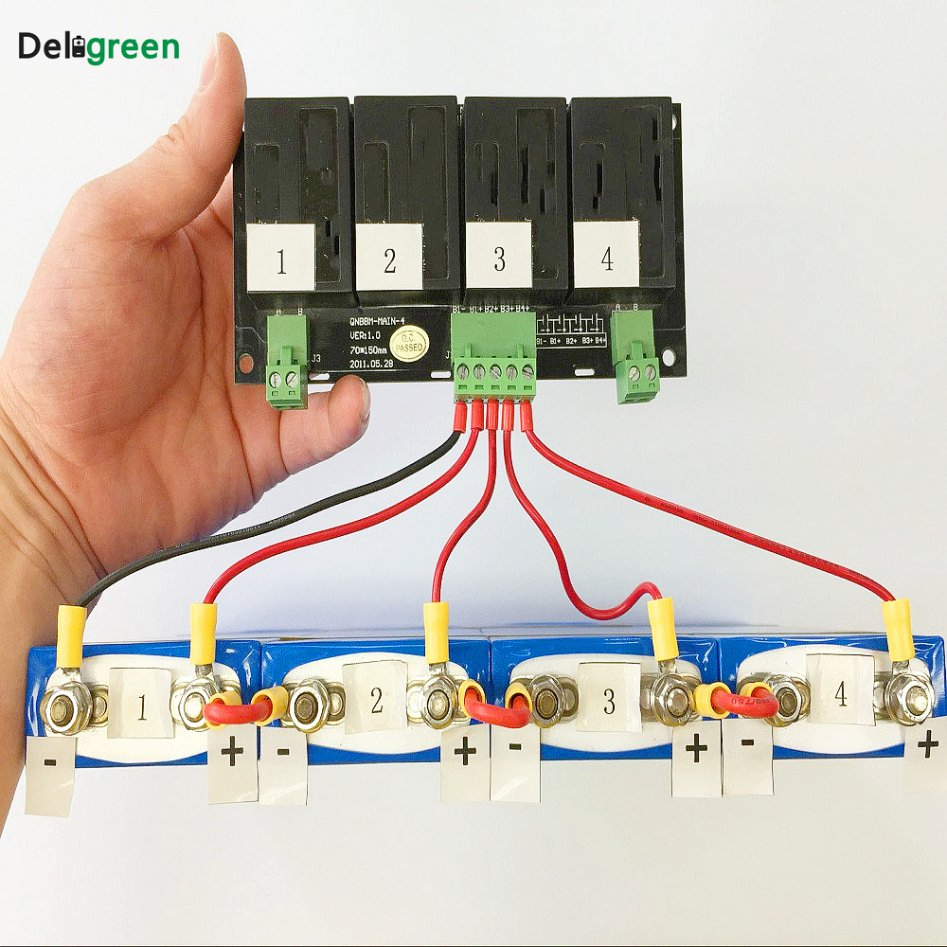

ملاحظة: يرجى التحقق من مخطط التوصيلات السلكية لمعرفة كيفية توصيل هذه الوحدات لتجنب حدوث أخطاء أثناء التثبيت.
فيما يلي عدة طرق للتأكد من تثبيتها بشكل صحيح:
- قم بقياس فولتية البطاريات باستخدام مقياس متعدد القياسات لمعرفة ما إذا كانت فولتية البطاريات كلها طبيعية.
- استمع. إذا كانت أجهزة الموازنة متصلة بشكل صحيح، فإنها تنتج صوتًا عالي التردد. نظرًا لأن الصوت هادئ، فأنت بحاجة إلى الاقتراب من أجهزة الموازنة. كلما كانت البطاريات أكثر توازناً، كلما كان تيار التوازن أقل، وكلما كانت الأصوات التي ستصنعها أكثر نعومة والعكس صحيح. إذا تم توصيلها بطريقة خاطئة، فلن تتمكن من سماع الصوت.
تطبيقات واسعة
الشهادات
مصنعنا
الأسئلة الشائعة (FAQ)
ما هي أنواع البطاريات التي يدعمها هذا النظام؟
يدعم النظام أنواعاً متعددة من البطاريات بما في ذلك بطاريات حمض الليثيوم أيون، بطاريات LiFePO4، بطاريات حمض الرصاص (مثل AGM وGel والبطاريات المغمورة بالمياه)، بطاريات LTO، بالإضافة إلى المكثفات.
كيف يساهم موازن جهد البطارية في إطالة عمرها الافتراضي؟
يعمل الموازن على الحفاظ على فرق الجهد بين الخلايا في حدود 10 مللي فولت فقط، مما يمنع الشحن المفرط أو التفريغ الزائد للخلايا الفردية. هذا التوازن الدقيق يمكن أن يزيد من عمر حزمة البطارية بمقدار 2 إلى 3 مرات.
ما هو جهد التشغيل ومعدل استهلاك الطاقة لهذا النظام؟
يتراوح جهد التشغيل بين 1.8 فولت إلى 5 فولت لبطاريات الليثيوم والبطاريات ثنائية الفولت، ومن 4 فولت إلى 9 فولت لبطاريات حمض الرصاص 6 فولت، ومن 9 فولت إلى 15 فولت لبطاريات حمض الرصاص 12 فولت. أما استهلاك الطاقة فهو منخفض جداً حيث يقل عن 50 مللي واط للوحدة.
هل يمكن استخدام هذا الموازن مع نظام إدارة البطارية (BMS)؟
نعم، هذا النظام مرن للغاية حيث يمكنه العمل بالتكامل والاتصال مع نظام إدارة البطارية (BMS) الخاص بك، كما يمكنه أيضاً العمل بشكل مستقل تماماً دون الحاجة لنظام BMS خارجي.
كيف يمكنني التحقق من صحة التوصيل والتركيب للموازن؟
أولاً، استخدم جهاز القياس المتعدد (Multimeter) للتحقق من فولتية جميع الخلايا. ثانياً، استمع إلى الموازن؛ فعند التوصيل الصحيح، يصدر الجهاز صوتاً خفيفاً عالي التردد، ويصبح هذا الصوت أكثر هدوءاً ونعومة كلما أصبحت البطاريات أكثر توازناً. إذا كان التوصيل خاطئاً فلن تسمع أي صوت.
