شركة بي دي بي للطاقة
1 / 2

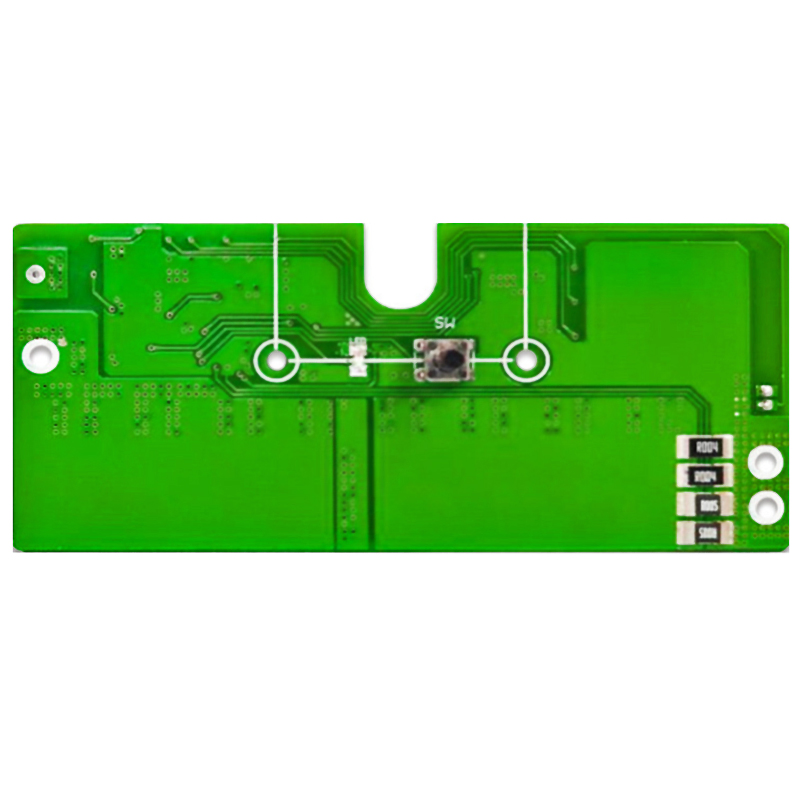

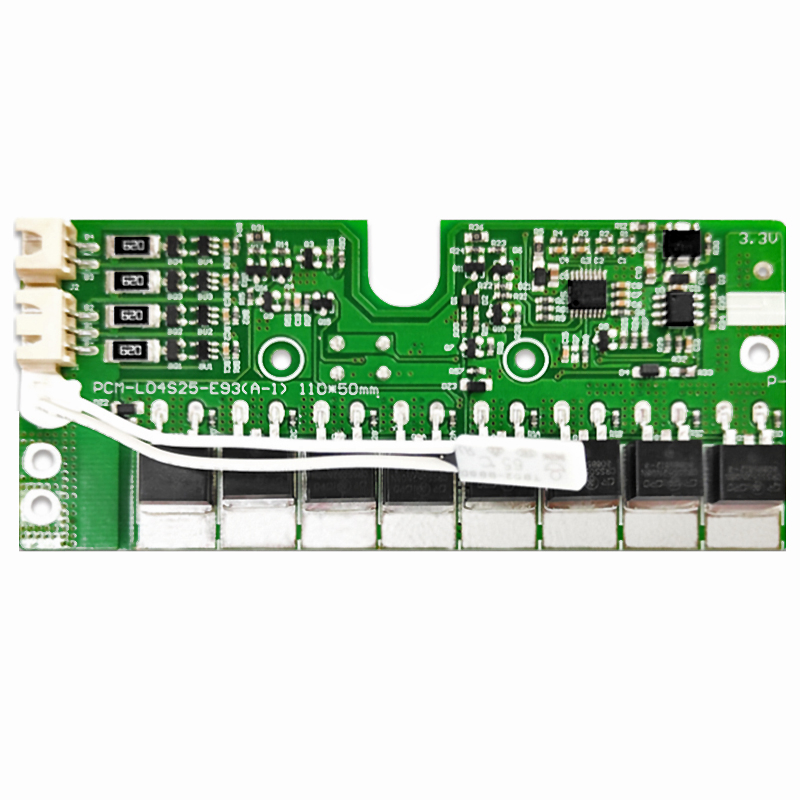

اسم المنتج: وحدة دائرة الحماية (PCM/BMS)
طراز المنتج: PCM-L04S25-E93 لبطاريات الليثيوم أيون / ليثيوم بوليمر / LiFePO4 بأربعة أقسام (4S)
| العناصر المعلمة الفنية | المواصفات التقنية | ||
|---|---|---|---|
| ليثيوم أيون/ليثيوم بوليمر | LiFePO4 | ||
| الشحن | فولتية الشحن (CC/CV)-4S | 16.8 فولت (CC/CV) | 14.4 فولت (CC/CV) |
| أقصى تيار شحن مستمر | 25 أمبير (كحد أقصى) | ||
| تفريغ الشحن | أقصى تيار تفريغ مستمر | 25 أمبير (كحد أقصى) | |
| استهلاك التيار | استهلاك التيار عند التشغيل | <20 ميكرو أمبير | |
| استهلاك التيار في وضع إيقاف التشغيل | <0.1 ميكرو أمبير | ||
| توازن الخلايا | جهد اكتشاف توازن الخلايا | 4.20 ± 0.03 فولت | 3.60 ± 0.03 فولت |
| جهد تحرير توازن الخلايا | 4.20 ± 0.03 فولت | 3.60 ± 0.03 فولت | |
| تيار موازنة الخلايا | 84 ± 3 مللي أمبير | 74 ± 3 مللي أمبير | |
| الشحن الزائد | جهد اكتشاف الشحن الزائد | 4.25 ± 0.025 فولت | 3.900 ± 0.025 فولت |
| فولطية تحرير الشحن الزائد | 4.15 ± 0.05 فولت | 3.800 ± 0.050 فولت | |
| وقت تأخير الشحن الزائد | 0.5 ~ 2 ثانية | ||
| التفريغ الزائد | جهد اكتشاف التفريغ الزائد | 2.50 ± 0.062 فولت | 2.00 ± 0.080 فولت |
| فولطية تحرير التفريغ الزائد | 3.0 ± 0.075 فولت | 2.30 ± 0.100 فولت | |
| وقت تأخير التفريغ الزائد | 100 ~ 300 مللي ثانية | ||
| زيادة التيار | جهد اكتشاف التيار الزائد | 0.2 ± 0.015 فولت | 0.10 ± 0.015 فولت |
| وقت تأخير التيار الزائد | 15 ~ 35 مللي ثانية | ||
| حماية التيار الزائد للتفريغ | 70 ± 5 أمبير (قابلة للتعديل) | ||
| حالة التحرير | فصل الحمل | ||
| حماية الدائرة القصيرة | جهد اكتشاف قصر الدائرة للتحميل | / | / |
| حالة الاكتشاف | حالة دائرة قصر خارجية | ||
| وقت تأخير اكتشاف قصر الدائرة | 200 ~ 800 ميكرو ثانية | ||
| حالة التحرير | فصل الحمل | ||
| المقاومة الداخلية | مقاومة مصدر التصريف الاستاتيكي | <20 مللي أوم (B- إلى P-) | |
| درجة الحرارة | درجة حرارة التشغيل للوحة | -40 ~ +85 درجة مئوية | |
| درجة حرارة التخزين | -40 ~ +125 درجة مئوية | ||
| الأبعاد المادية | 110 مم (طول) × 50 مم (عرض) × 18 مم (سمك) | ||
