شركة بي دي بي للطاقة
1 / 5
| نموذج رقم. | LWS-4S100A-972 | جهد اكتشاف الشحن الزائد | 4.25V±0.025V |
| وظيفة التوازن | نعم | الاستخدام | حزم بطاريات الليثيوم، إلخ |
| التطبيق | المعدات الرقمية، والكهرباء، والدراجات الإلكترونية، إلخ | وقت التسليم | 7-15 أيام بعد الدفع مقابل طلب صغير |
| طلاء معدني | نحاسي | طريقة الإنتاج | SMT |
| الطبقات | متعدد الطبقات | المواد الأساسية | FR-4 |
| شهادة | RS485، CAN، Bluetooth | مخصص | مخصص |
| الحالة | جديد | خدمة الاختبار | 100%e-test |
| حزمة النقل | تفريغ التغليف / تغليف الكرتونة | تخصيص | l139.2*w85.8*t17.8 مم |
| رمز النظام المنسق | 8536300000 | ||
| الوضع | LWS-4S100A-972 |

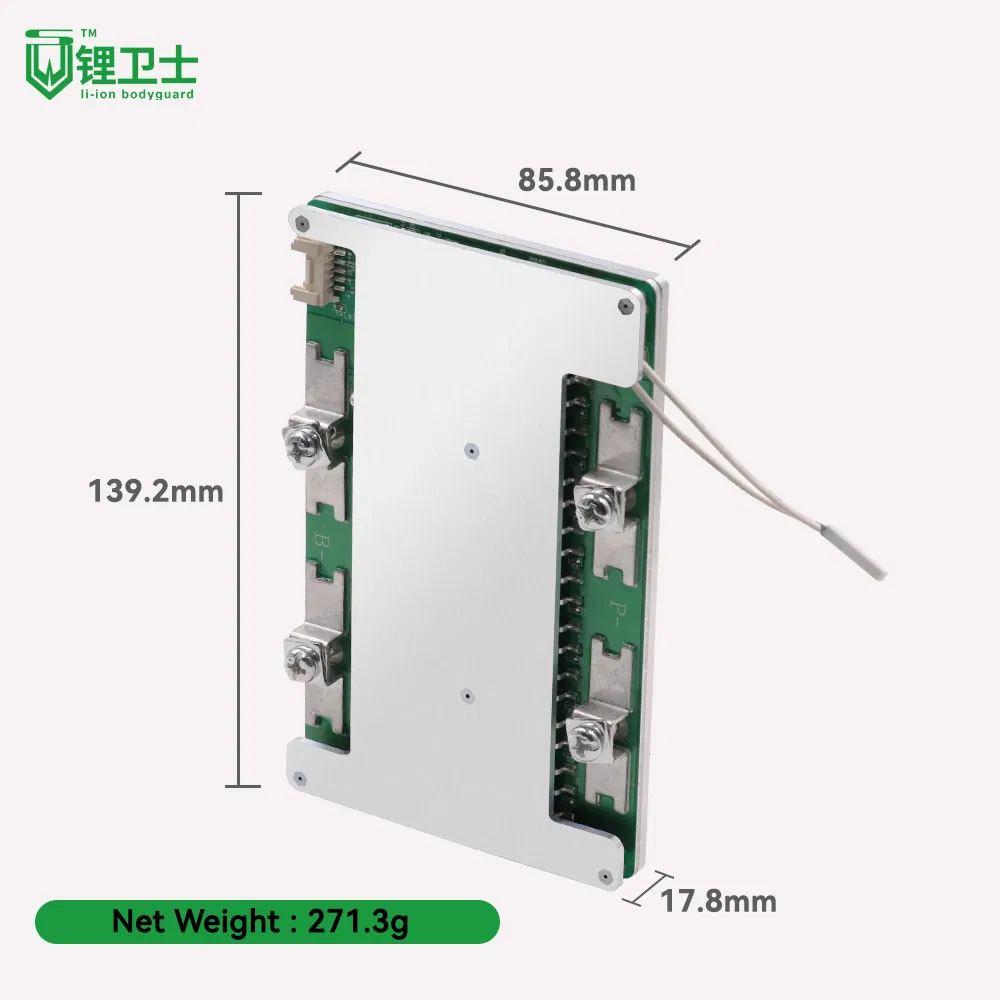

| حجم PCM | L139.2*W85.8*T17.8 مم |
| سلسلة البطاريات | 4S متوفر |
| تيار العمل | 100 متوفر |
| الاستخدام (نوع الخلية) | حزم بطاريات الليثيوم أيون (14.8 فولت/خلية) / حزم بطاريات LiFePO4 (12.8 فولت/خلية) |
| التطبيق | دراجة نارية، منتجات شمسية، الخ |
| نموذج | متوفر |

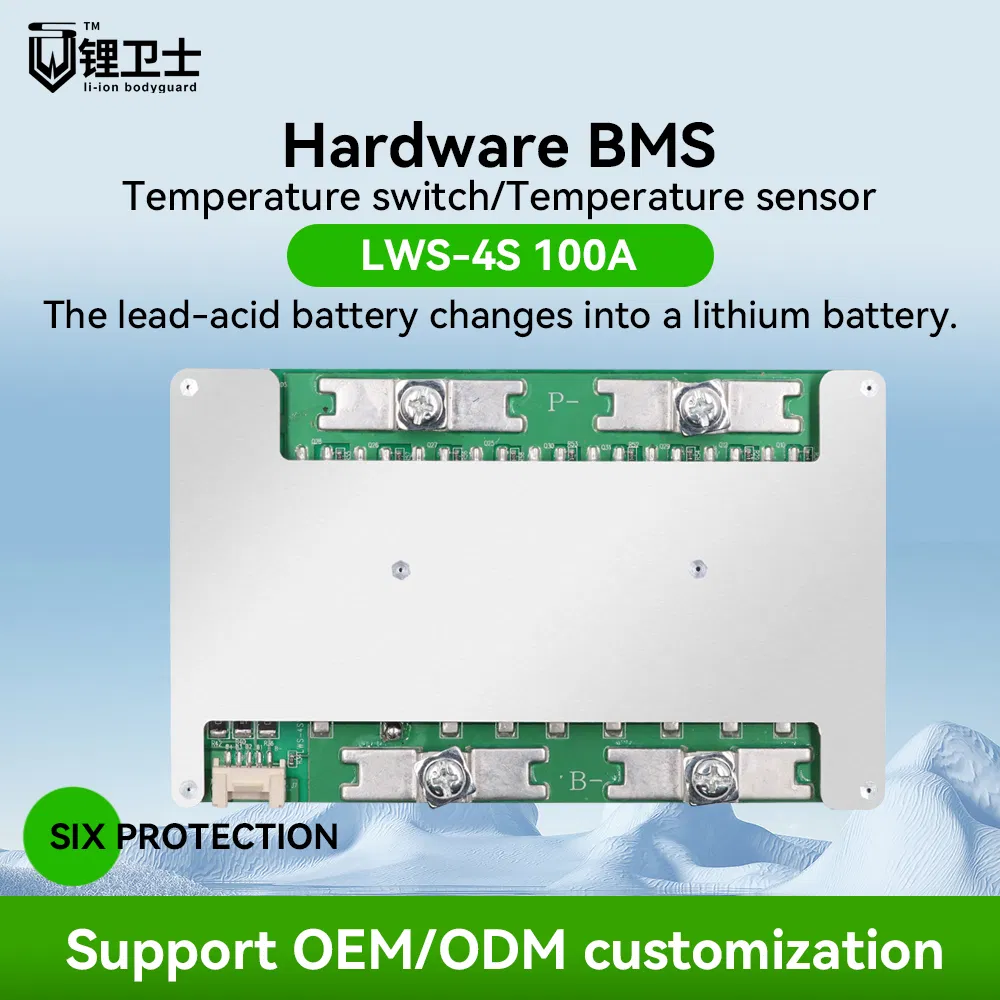

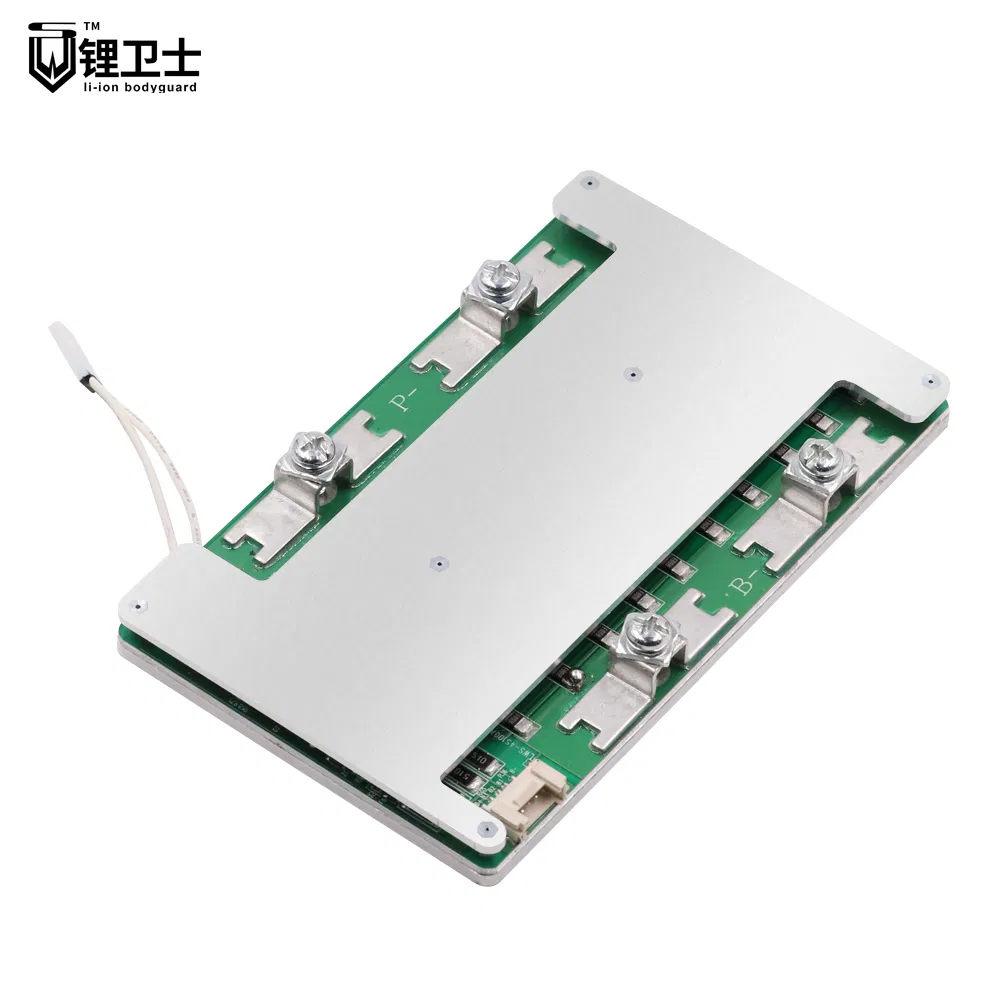

إن نظام LWS-4S100A-972(4S100A) الخاص بحزمة بطارية LiFePO4 التي تتكون من 4 خلايا على التوالي هو حل لحماية البطارية، يمكنه دعم حمل يتسم بالثبات الشديد، بالإضافة إلى أن التيار المستمر قد يصل إلى 100 أمبير.
| رقم | عنصر الاختبار | المعيار القياسي | ||
|---|---|---|---|---|
| 1 | الجهد | فولتية الشحن | DC:16.8 فولت CC/CV | |
| جهد موازنة خلية واحدة | 4.125±0.025V | |||
| 2 | التيار | تيار موازنة خلية واحدة | 84±10MA | |
| استهلاك التيار الذاتي (خلية واحدة) | ≤ 50 أمبير | |||
| الحد الأقصى لتيار الشحن المستمر | 70 أمبير | |||
| أقصى تيار تفريغ مستمر | 100 أمبير | |||
| 3 | حماية الشحن الزائد | جهد اكتشاف الشحن الزائد | 4.25 فولت±0.025فولت | |
| وقت تأخير اكتشاف الشحن الزائد | 800-1300mS | |||
| جهد استرداد الشحن الزائد | 4.15±0.05 فولت | |||
| 4 | حماية التفريغ الزائد | جهد اكتشاف التفريغ الزائد | 2.8 فولت±0.0625فولت | |
| وقت تأخير اكتشاف التفريغ الزائد | 800-1300mS | |||
| جهد استرداد التفريغ الزائد | 3.0±0.075V | |||
| 5 | حماية التيار الزائد | جهد اكتشاف التيار الزائد | 50±5 ميجابايت | |
| تيار اكتشاف تيار التفريغ الزائد | 330±50 أمبير | |||
| تيار اكتشاف زيادة الشحن عن التيار | 150±20A | |||
| وقت تأخير اكتشاف تجاوز التيار | 500-1500 مللي ثانية | |||
| حالة الاسترداد | افصل الحمل وقم بالاستعادة تلقائيًا | |||
| 6 | حماية دائرة القصر | حالة دائرة قصر | دائرة قصر خارجية | |
| وقت تأخير الاكتشاف | 500-100 ثانية | |||
| حالة الاسترداد | افصل الحمل وقم بالاستعادة تلقائيًا | |||

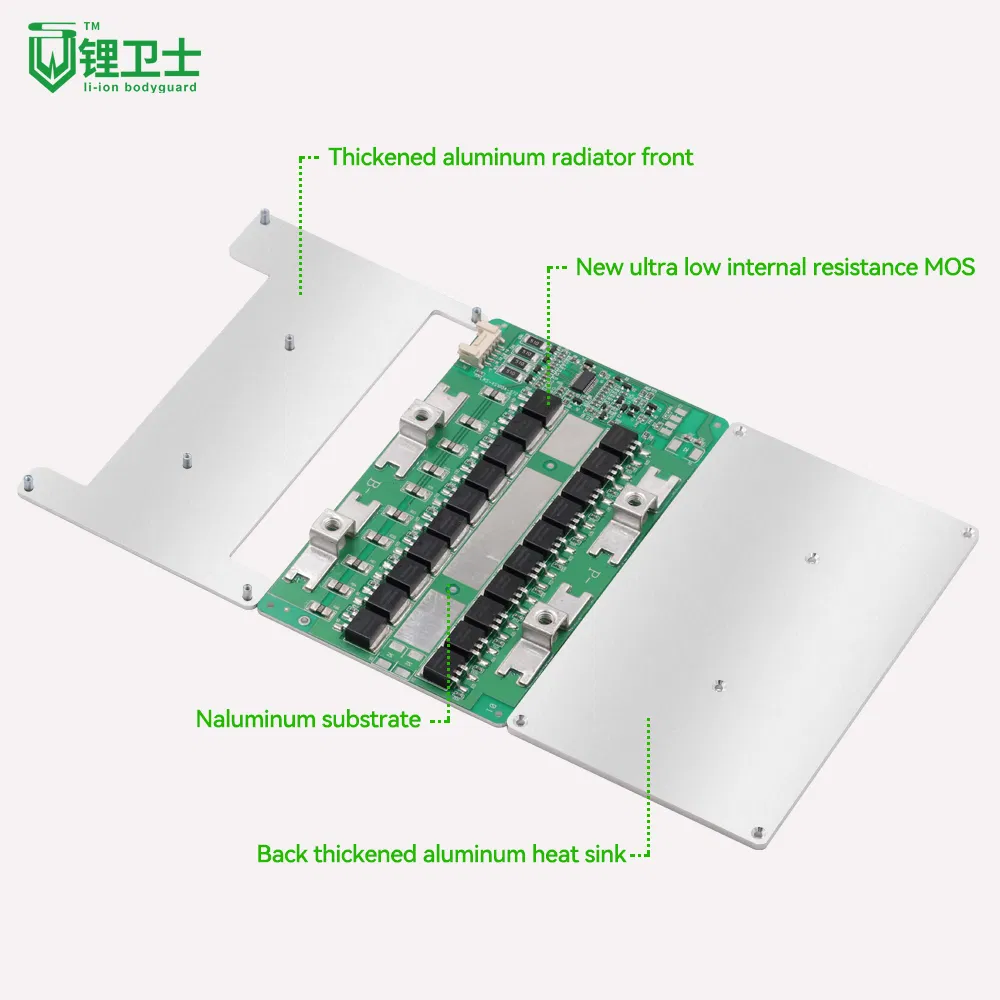

| 7 | المقاومة الداخلية | دائرة الحماية (MOSFET) | ≤ 20 ميجا أوم | |
| 8 | درجة حرارة الحماية | حماية درجة الحرارة العالية للشحن والتفريغ | 75±5 درجة مئوية | |
| استرداد حماية درجة الحرارة العالية | 53±15 درجة مئوية | |||
| 9 | درجة حرارة التشغيل | نطاق درجة حرارة التشغيل | -20 ~ +60 درجة مئوية | |
| نطاق درجة حرارة التخزين | -20 ~ +85 درجة مئوية | |||
